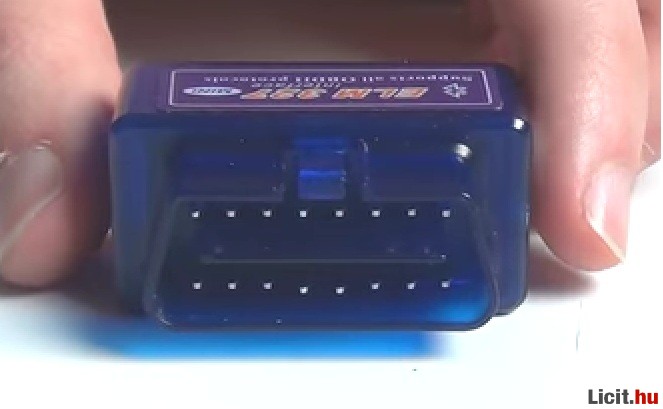

ELM327 Mini univerzális autódiagnosztika interface bluetooth kapcsolattal okos telefonra, androidra, vagy számítógépre !

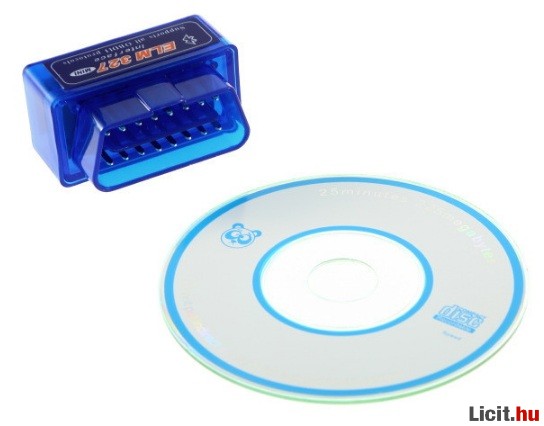

Gyári telepítő CD-vel!!!!

Azonnali küldéssel, gyári új bontatlan csomagolásban!!!!

A videón is szereplő szoftvert professional verzióban adom hozzá, magyar ismertetővel!

A videóért katt..., az alábbi címre !!!!!!

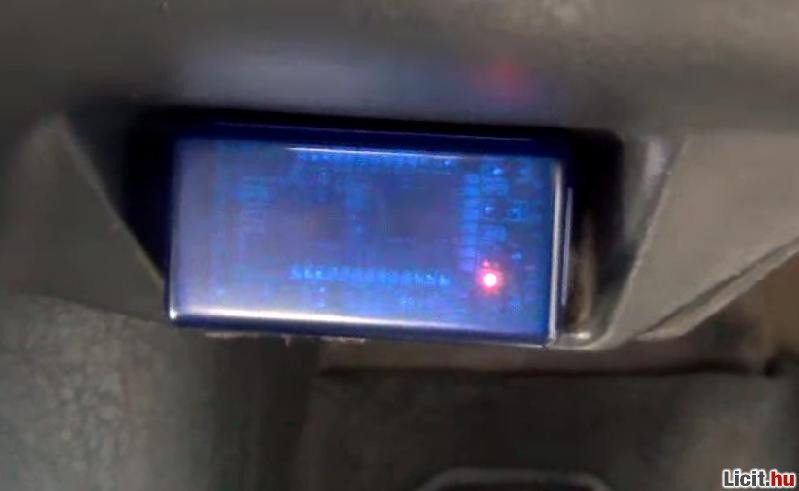

Itt megnézhető videón a kis műszer működés közben, androidos telefonon, és Toyota autón.

Firmware verzió: V1.5 (a jelenlegi legfrissebb), OBDII dekódoló mikrochipje PIC18F2580 (az ELM327 chippel kompatibilis programmal).

Adatátviteli átviteli sebesség 9 600/38 400 Bps, a bemenete 16 tűs OBDII "fiú" csatlakozó, kimenete BLUETOOTH szabványos rádiós kapcsolat.

A beépített protokollok:

ISO15765-4 (CAN);
ISO14230-4 (KWP2000)
ISO9141-2
J1850 VPW
J1850 PWM (nem minden autóval működik együtt ez a protokoll pl: 2004 előtti Ford-ok és Japán autóknál)

Multi-protokoll támogatás:

1. SAE J1850 PWM (41.6Kbaud)
2. SAE J1850 VPW (10.4Kbaud)
3. ISO9141-2 (5 baud init, 10.4Kbaud)
4. ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
5. ISO14230-4 KWP (gyors init, 10.4 Kbaud)
6. ISO15765-4 CAN (11bit ID, 500 Kbaud)
7. ISO15765-4 CAN (29bit ID, 500 Kbaud)
8. ISO15765-4 CAN (11bit ID, 250 kBaud)
9. ISO15765 -4 CAN (29bit ID, 250 Kbaud)
10. J1939 CAN (29bit ID, 250 * Kbaud)
11. USER1 CAN (11 * bit ID, 125 * Kbaud)
12. USER2 CAN (11 bit ID * 50 * kbaud )
    * alapértelmezett beállítások (felhasználó által beállítható)

Kimeneti kommunikáció a PC vagy okostelefonok, tablettek felé: Bluetooth vezeték nélküli kommunikáció, szabványos, párosítási eljárással, (OBD interfésznek jelentkezik be). Hibakódok olvasása -a generikus, és gyártói kódokat is- (3000 generikus kód szerepel az adatbázisban).

A hibakódok törlése, a hibajelző lámpa kijelzésének törlése (MIL lámpa-check engine).

Kijelzi az aktuális szenzorok értékeit például: motor fordulatszámát...

• kalkulált terhelések
• hűtővíz hőmérsékletek
• üzemanyag állapot
• jármű sebesség, nyomaték, gyorsulás értékei
• rövid távú üzemanyag felhasználás
• hosszú távú üzemanyag felhasználás
• Szívócsőben mérhető nyomás
• időzítési adatok
• beáramló levegő hőmérséklete
• a légbeáramlás mértéke
• Abszolút gázpedál állás
• Oxigén szenzor feszültségek/összefüggésben a rövidtávú üzemanyag adagolással
• Az üzemanyag rendszer állapota
• Az üzemanyag rendszer nyomása
• További sok lehetőség, amit a jármű komputere szolgáltatni képes.

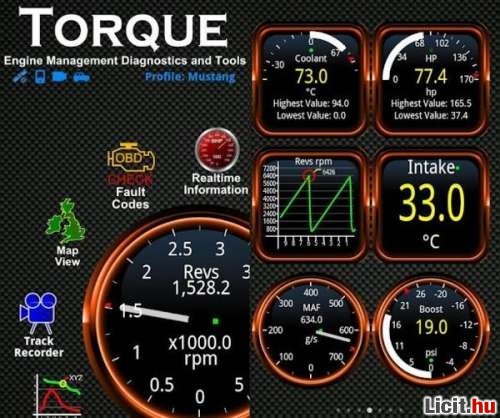

Az illesztőhöz többféle szoftver szabad és fizetős szoftver is felhasználható  (például a magyar nyelvű MoDiag és ScanMaster ELM -hez is.) A  szoftverekkel az újabb OBD2-es típusokon kívül egyes Alfa / Fiat típusok, a régebbi OBD egyes típusaihoz is alkalmazható!

A szoftverek:

AZ ELM 327 interfészhez a programok között sok szabad felhasználású van (nyílt forráskódú fejlesztések), arra alkalmazhatóak, hogy megjelenítsék az adatokat a komputeren, amelyet az interfész szolgáltat a járműből. A programok  felhasználóbarátok, egyszerűen ki kell csomagolni őket egy könyvtárba az Ön komputerében,vagy telepíteni a Play Store android áruházból, akár ingyenesen is, és máris felhasználhatóak.  Más ELM kompatibilis programokkal is hibátlanul együttműködik az interfész! (Scanmaster ELM, pl. számítógépre telepítve)

A teszter beépített BLUETOOTH interface rádiós egységgel működik.

Az alábbi 2 linket javaslom mindenkinek utánanézhet, az autója kompatibilis-e?!!!

Itt az 1. linken, a lenyíló listából lehet választani autó tipust!
http://www.outilsobdfacile.com/location-plug-connector-obd.php

2. link

http://www.obdtester.com/carinfo/

Például: Náhány kompatibilis autó!

Hyundai Tuscani FX (ISO)

Kia Carens 2005 (ISO)

Kia Magentis 2005 (ISO)

Kia Rio LS (ISO)

Kia Sorento SUV 2005 (ISO)

Lexus es300 Mazda 2 (CAN)

Mazda 5 (CAN)

Mazda 6 (CAN)

Mazda Premacy 2001 (ISO)

Mazda RX8 (CAN)

Mitsubishi Colt 2003 (ISO)

Mitsubishi Colt Plus 2005 (ISO)

Mitsubishi Eclipse

Mitsubishi Lancer Evolution IX 2006 (ISO)

Mitsubishi Pajero 3.5 V6 2006 (ISO)

Nissan Sunny B14 (ISO)

Nissan Sunny VIP FB15 (ISO)

Nissan X-Trail 2.0L 2004 (ISO)

Nissan X-Trail 2.5L 2004 (ISO)

Peugeot 206 2001 Only can show RPM

Peugeot 206 (ISO)

Peugeot 307 (ISO)

Peugeot 407 (ISO)

Renault Megane II 2005 (ISO)

Renault Kangoo 2006 (ISO)

Subaru Impreza 1.6TS 2002 (ISO)

Subaru Impreza WRX 2005 (ISO)

Toyota Camry 2.0A 2004 (ISO)

Toyota Camry 2.4A 2005 (ISO)

Toyota Corolla Altis 1.6A 2005 (ISO)

Toyota Corolla GLXi G8 1999 (ISO)

Toyota Corolla G9 2002 (ISO)

Toyota Corolla Verso 1.6B (2002)

Toyota Vios 2004 (ISO)

A kipróbált autótípusok (más autókhoz is jó, ha az adott protokollt tudja az interfész) mint például:

Hyundai Tuscani FX (ISO)
Citroen (a mindegyik típus 2001-től)
Kia Carens 2005 (ISO)
Kia Magentis 2005 (ISO)
Kia Rio LS (ISO)
Kia Sorento SUV 2005 (ISO)
Lexus es300 Mazda 2 (CAN)
Mazda 5 (CAN)Mazda 6 (CAN)
Mazda Premacy 2001 (ISO)
Mazda RX8 (CAN)
Mitsubishi Colt 2003 (ISO)
Mitsubishi Colt Plus 2005 (ISO)
Mitsubishi Eclipse(GST-----Turbo Car can be tested for the
year 1995-2000 RS/GS----1994-1996 GS amindegyiket tudja
Turbo autók az 1996-2000, évekből nem minden adatot, de a törlést tudja)
Mitsubishi Lancer Evolution IX 2006 (ISO)
Mitsubishi Pajero 3.5 V6 2006 (ISO)
Nissan Sunny B14 (ISO)
Nissan Sunny VIP FB15 (ISO)
Nissan X-Trail 2.0L 2004 (ISO)
Nissan X-Trail 2.5L 2004 (ISO)
Peugeot 206-2001 csak a fordulatszámot tudja kijelezni)
Peugeot 206 (ISO)
Peugeot 307 (ISO)
Peugeot 407 (ISO)
Renault Megane II-III 2005 (ISO)
Renault Kangoo 2006 (ISO)
Subaru Impreza 1.6TS 2002 (ISO)
Subaru Impreza WRX 2005 (ISO)
Toyota Camry 2.0A 2004 (ISO)
Toyota Camry 2.4A 2005 (ISO)
Toyota Corolla Altis 1.6A 2005 (ISO)
Toyota Corolla GLXi G8 1999 (ISO)
Toyota Corolla G9 2002 (ISO)
Toyota Vios 2004 (ISO)

Toyota Corolla Verso 1.6B (2002)

Nem kompatibilis autók listája:

Mazda 323 Protege 2003 (OBD-I)

Mitsubishi Lancer 1.6M 2006

Nissan Sunny (N16)

Nissan Cefiro (Teana) 2005

Nissan sentra 1.8 2000/2005

Nissan Cefiro (Teana) 2005

Proton Perdana V6

Subaru Legacy GT 2005

Toyota camry 2002

Toyota Wish JDM (Missing Pin 5 in DLC)

Toyota IST JDM (Missing Pin 5 in DLC)

Toyota altis 1.8 2004

Peugeot 206 2000

Diesel engine

Ford Mondeo 2004 előttiek

Ford 2004 előtti modelek

SZOFTWER TELEPÍTÉSI UTASÍTÁS AZ OBD II  AUTÓDIAGNOSZTIKAI KÓDOLVASÓ INTERFÉSZHEZ.

1. lépés : Helyezze be a telepítő adathordozót a számítógépbem vagy töltse le okostelefonjára.

2. lépés: Kapcsolja be a komputer, vagy telefon bluetooth eszközét.  Ha külső USB- blueooth adaptert használ, akkor telepítse előbb az ahhoz tartozó drivert. Ha a bluetooth eszköz nincs "ON" állásban, az OBDII  interfészzel nem fog tudni kapcsolatba kerülni.

3. Csatlakoztassa az OBD II interfészt - LEKAPCSOLT GYÚJTÁS MELLETT - az autója OBD II aljzatába figyelemmel kísérve a megvezető csap helyes helyzetét.  A helyes csatlakozás után adjon gyújtást az autóra, és ekkor konfigurálhatja a COM portot.

A COM port  az Port, amelyiken keresztül a  Bluetooth  adapter  kommunikálni fog a feltelepített szoftverrel.  Amikor  feladja a gyújtást az autóra a Bluetooth eszközökre keresve megjelenik egy nem azonosított eszköz OBD II név alatt. Ehhez csatlakozhat úgy, hogy kezdeményezi vele a kapcsolódást , és megadja a biztonsági pin kódot, amely: 1234

IPHONE-al nem kompatibilis annak bluetooth egyedi kódolása miatt!

Az  OBDII hiba kódok jelentésének megállapítása magyarul

A legjobb módszer, ha online internet kapcsolattal rendelkezik, és beüti a hibakódot a GOOGLE kereső ablakába, vagy megnézi az általam csatoltam küldött angol nyelvű hibakódok OBD II kódok magyar nyelvű fordítását!!!

például: P0001 Tüzelőanyag-mennyiség szabályzó vezérlő áramkör/szakadás

A hibakódokra rákeresve számtalan fórumon találhat módszereket a további hibabehatárolásra.

ELM 327 Hibakódok magyarul

P0001     Tüzelőanyag-mennyiség szabályzó vezérlő áramkör/szakadás
P0002     Tüzelőanyag-mennyiség szabályzó vezérlő áramkör tartomány/teljesítmény
P0003     Tüzelőanyag-mennyiség szabályzó vezérlő áramkör alacsony jelszint
P0004     Tüzelőanyag-mennyiség szabályzó vezérlő áramkör magas jelszint
P0005     Tüzelőanyag lezáró szelep 'A' vezérlő áramkör szakadás

.

.

.

stb...... ez a lista több mint 50 oldal, (ebből 35 oldalnyi van lefordítva magyarra, a többi angol nyelvű), amit emailben csatoltan el is küldök a vevőnek!!!
